Как сделать откатные ворота своими руками
- Откатные ворота должны быть прочными и надежными, быть не менее надежными самого ограждения;
- Вес ворот должен быть, в это же время, минимальным, чтобы не создавать нагрузку на ведущие блоки.

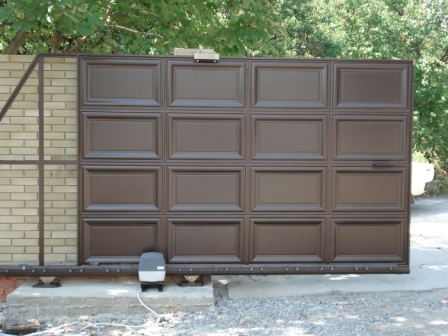

Стандартные откатные ворота на въезде на дачный участокОграждение дачного участка - важный момент для ограничения территории и обеспечения безопасности, это бесспорно. Но теперь хотелось бы поговорить и об удобствах, которыми, в данном случае, мы считаем откатные ворота. Своими руками построить их нет никаких проблем.
Откатные ворота на даче - это не привилегия, как считалось ранее, и точно не показатель роскоши, которым стоит хвастать. Нет, конечно, такие ворота повысят статус участка и покажут соседям, что на данной даче проживает практичный и современный человек, но только вот откатные ворота, в последнее время, стали обыденной частью дачного ограждения.
Не особенно важно, кованый забор, бетонное ограждение или даже деревянный штакетник вы установили вокруг собственной территории, вам обязательно необходимо сделать качественный и удобный въезд во двор, который будет открываться и закрываться, ограничивать проникновение, повышать комфорт. Именно такие требования могут обеспечить откатные ворота на даче.
Всегда имеется возможность сделать заказ на подобную конструкцию у профессионалов, но только в том случае, если позволяют средства. Если же требуется сэкономить бюджет, то всегда можно сделать откатные ворота своими руками.
Что представляют собой откатные ворота?
Это надежный и функциональный механизм, который позволяет открывать и закрывать доступ на территорию дачи без ограничений пространства объемными створками. Вся конструкция позволяет подвижной части ворот двигаться вдоль основного ограждения, при этом забирая минимальную площадь. Ее можно даже просчитать наперед - это ширина ворот и механизма движения, умноженная на длину подвижной секции. Как видите, все просто!
Откатные ворота могут быть стандартного типа, механические, или же автоматизированные, со специальным приводом, фотоэлементами, радиоприемником, направляющей рейкой для хода секции. Мы же сегодня хотим поговорить о варианте, который можно сделать самостоятельно, без баснословных затрат. Конечно, в таком случае каждый раз придется открывать ворота руками, а не с кнопки пульта. Но это, пожалуй, единственное неудобство.

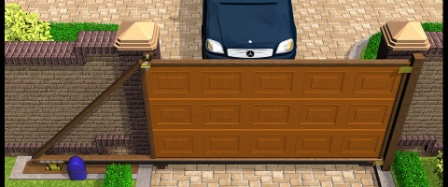

Что представляют собой откатные ворота, насколько они удобны и функциональны?
Из какого материала строить откатные ворота на даче?
Предпочтение стоит отдать тому материалу, который наиболее соответствует основному ограждению территории. Это может быть дерево, если забор деревянный, металл, если забор секционный или из ковки, и так далее. Но также необходимо обратить внимание и на другие параметры:
Схема откатных ворот
Как и для каждого более-менее крупного проекта, нам необходима первоначальная схема, на которой будут показаны размеры и указаны технические характеристики. К такому простому дачному документу следует сразу привязать и смету на строительство, которую можно выполнить самостоятельно.
Чуть ниже мы решили представить простейший эскиз откатных ворот, без изысков и новейших систем автоматизации. То есть, именно такую конструкцию мы будем с вами сооружать!
Простейшая схема дачных откатных ворот без привода или электромотора
Помимо этого, мы считаем правильным показать вам все приемлемые варианты схем, чтобы вы сами определили откатные ворота для своей дачи. Они очень похожи между собой, но немного и отличаются. Если вы изучите все схемы подробно, то сможете скомбинировать наиболее удобный и надежный вариант, использование которого будет возможным.

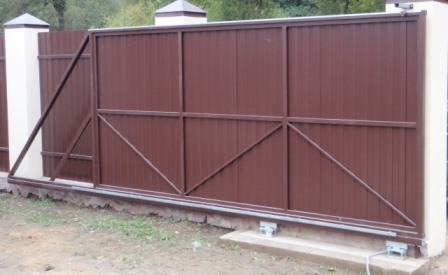

Металлические автоматические откатные ворота на дачном участке

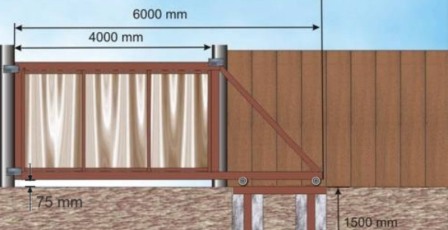

На следующей схеме можно понять, что для въезда с проемом в 4 м, секция должна быть длиной в 6 м, дорожный зазор должен составлять минимум 75 мм, а основание под ворота должно быть установлено на бетонные столбы, а точнее, фундамент, погруженный в грунт на 1,5 м. Также, на рисунке ниже можно заметить, что основная секция ворот фиксируется специальными улавливателями. Необходимы они для того, чтобы с течением времени ворота не стали провисать от собственного веса.
Схема откатных ворот с примерными размерами секции, проема, и прочими параметрами

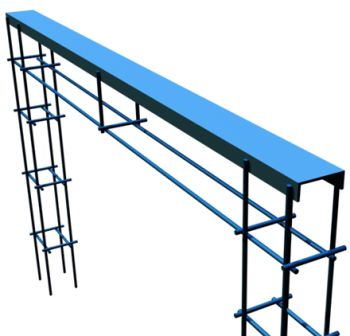

На схеме ниже показано, как происходит армирование основания под откатные ворота. Это именно те части, верхняя из которых (швеллер, направляющая) остается наверху, а две вертикальные части конструкции уходят в грунт, на те же полтора метра, о которых мы говорили чуть выше. Именно такое армирование столбов и предполагается для наибольшей устойчивости и надежности будущих ворот.
Как правильно сделать конструкцию для армирования основания откатных ворот

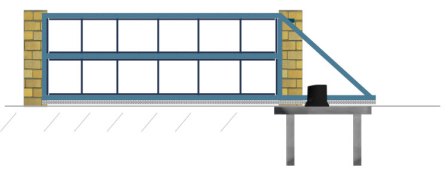

Еще одна схема откатных ворот ниже, где можно рассмотреть всю конструкцию в сборе, с опорными столбами, секцией, фундаментом под крепление основания.
Конструкция откатных ворот для дачи в сборе

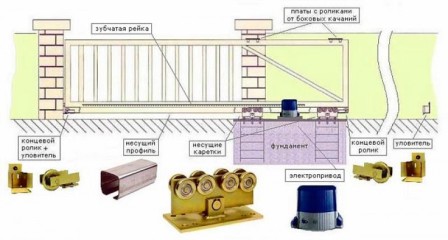

Также, мы решили показать эскиз автоматических откатных ворот, ведь многие дачники решаться установить в будущем и привод. Придется немного потратиться, но это серьезно облегчит управление воротами и избавит вас от лишних движений при въезде или выезде со двора.
Подробная схема откатных ворот с электроприводом, который автоматизирует движение секции

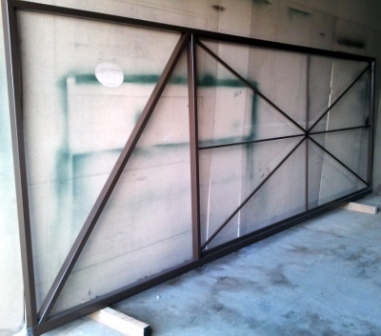

На следующей фотографии сама подвижная секция из металла, которая снабжена противовесом и готова к установке. После, останется только обшить подвижную секцию.
Стандартная подвижная секция из металла для откатных ворот

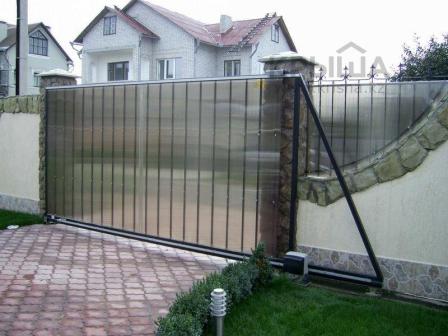

Кстати, еще в самом начале материала мы говорили о том, что секцию желательно делать не очень тяжелой, чтобы не пришлось прилагать массу усилий для ее движения, не наблюдать проблемы с отклонениями и поломками механизма в будущем, не приобретать более мощные блоки и швеллер для движения. Кроме того, если вы решите делать ворота автоматическими, привод для легкой секции потребуется меньшей мощности, а значит, и стоить он будет гораздо дешевле. Вот такой пример подвижной секции ворот мы вам предлагаем - простейшая металлическая конструкция и поликарбонат (давно известный нам своими качествами и характеристиками материал).
Откатные ворота, обшитые поликарбонатом - самым легким материалом
Еще на одной схеме мы хотим указать правильное соотношение размеров, параметры откатных ворот. Подобные данные есть и в предыдущих схемах, но мы надеемся, что таким образом только добавим полезной информации!

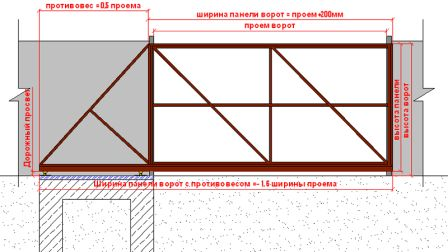

Схема откатных ворот с соотношением размеров
Строим откатные ворота
Теперь можно переходить к основной работе, а точнее, алгоритму производства откатных ворот. Мы попросим вас, изучая процесс, обращать внимание на схемы, которые мы дали ранее.
Фундамент под основание и направляющие
Следует вогнать в грунт два-три столба по полтора метра каждый (параметры могут меняться в зависимости от характеристик ворот). Для этого выкапываются ямы, которые просыпаются дренажными подушками и армируются. Далее происходит заливка столбов и фундамента между ними. Именно здесь и будет расположен основной блок, фиксирующий подвижную секцию, а может, и сам привод секции.
Устанавливаем столбы ворот
Столбы ворот, или основные фасадные элементы ограждения, устанавливаются с таким расстоянием, чтобы далее вы могли без проблем справиться с производством ворот, которые будут между ними ездить. Столбы могут быть выгнаны из кирпича, вылиты из бетона, сварены из труб большого диаметра.
Крепление основных элементов

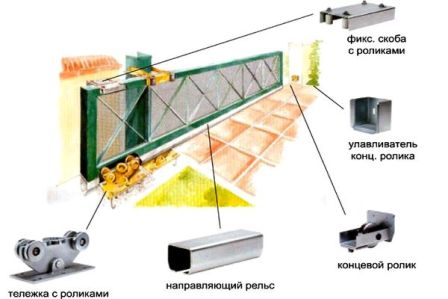

Снова же, на картинке ниже вы сможете увидеть все крепления для откатной секции, которые нам необходимо закрепить на основных столбах и основании под крепление подвижной секции.
Сразу устанавливаем швеллер на готовый фундамент основания, далее, на столб или стену (каждое дачное ограждение полностью индивидуально) тележку с роликами и фиксирующую скобу с роликами. Именно по ним и будет двигаться секция.
Теперь, на противоположной стороне воротного проема, устанавливаем концевой ролик и улавливатель секции.
Сборка откатных ворот: размещение деталей, креплений, направляющих, фиксаторов
Сразу хотим обратить внимание на то, что в зависимости от выбранной вами схемы, некоторые комплектующие, механизмы, а также сама последовательность работ, могут претерпеть изменений.
Готовим подвижную секцию
Для откатных ворот нам нужна металлическая секция, которая будет открывать и закрывать въезд во двор. Именно ее каркас и стоит сварить по предварительным размерам. С размерами требуется особенная внимательность, так как от этого зависит качество конструкции и правильная работа всего механизма.
Образец секции мы уже показывали вам выше, а потому считаем, что на данном пункте можно не задерживаться.
Обшивка секции
Чтобы придать секции эстетичности, мы предлагаем выбрать для обшивки не только легкий, но и практичный материал. Это может быть недорогой листовой металл под покраску, лист нержавеющей стали, поликарбонат, профнастил. Ориентируйтесь на ранее выбранные параметры ворот и на собственные требования.
Выбрав материал, производим обшивку на заклепки, болты или саморезы. Вполне вероятно, что для обшивки понадобится сварка.
Установка секции
Завершающий этап предполагает установку подвижной части ворот в готовую конструкцию. Для этого нужно будет снять фиксирующие скобы, установить секцию на направляющий рельс или просто швеллер, а после, закрепить ее в конструкции фиксирующими скобами. Как видите, все достаточно просто.

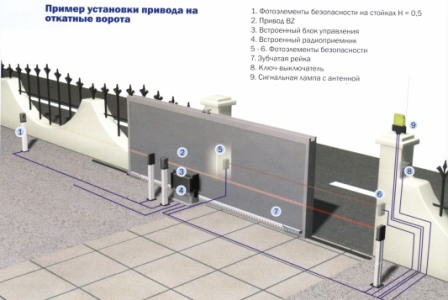

Откатные ворота с приводом (дополнительный материал для размышлений)
Тщательно изучив схемы и выбрав для своей дачи наиболее подходящую, вам необходимо создать собственный проект, со своими размерами, характеристиками, материалами и прочими параметрами и требованиями, ведь наши фото и картинки показаны только для примера.
Самодельные откатные ворота (видео)
Откатные ворота для дачи своими руками возможны, и это доказано буквально в течении получаса с помощью DachaDecor.ru. Естественно, на их производство уйдет куда больше времени, но зато данная работа принесет отличный результат. Пожалуйста, не забывайте делиться своими идеями и замечаниями в комментариях к статье, это важно для нас!
